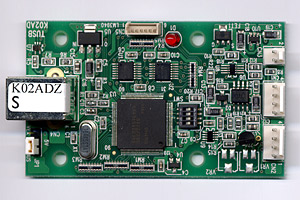

組み込み型USBインタフェース付きADコンバータ
TUSB-K02ADVZ
2,800円(税別）
ケース取扱説明書はこちら
USBインタフェース付ADコンバータ。非常に小型、軽量、超低価格のため各種装置への組込みに最適。大容量でFIFO方式のメモリ搭載、長時間のデータ取り込みが可能、16台接続可能、豊富な種類のトリガ機能で多様な用途に対応。10MΩの高入力抵抗により、プリアンプ、フィルタ等前段に付加する回路の自由度が大きく用途が広がります。更に計測解析ソフトLaBDAQ6-TL(株式会社松山アドバンス社製)と組み合わせるとその優れた機能を存分に発揮します。全数出荷時、試験済み安心してお使い頂けます。
便利な専用解析ソフトウェアがございます。詳細はこちら
価格
14,800円(税別)
台数割引がございます。詳しくはこちら
仕様
スクロールできます
| 入力チャンネル数 | 2チャンネル(マルチプレクサ方式) |
| 接続台数 | 16個まで(IDスイッチにより設定、HUBが必要) |
| 入力電圧範囲 | ±2.5Vp(最大許容電圧±4Vp) |
| 入力抵抗 | 10MΩ |
| 変換速度 | 最高20KHz(シングルチャンネルの時) |
| サンプリングクロック | 内部クロック:設定範囲50μs～1 sec 外部クロック:入力範囲50μ sec以上 |
| 変換分解能 | 12ビット(1/4096) |
| 非直線性 | ±1LSB最大 |
| オフセット | ±1.5mV以内 |
| ゲイン誤差 | ±0.05%以内(フルスケールに対して) |
| データばらつき | 1LSB以内 |
| メモリ容量 | 4Kワード(FIFO方式) |
| スタートトリガ | ①ソフトウェアによる ②外部パルス(TTLレベル)(立上り立下りのエッジ)による ③入力信号のレベル、エッジを利用して多彩な機能 |
| プレトリガ機能 | 最長1Mサンプル |
| タイマー出力 | 1μS~0.5sec周期タイマー(TTLレベル) |
| デジタルI/O | 入出力プログラマブル2ビット(TTLレベル) |
| 使用温度範囲 | 5℃~45℃ |
| 電源電圧と消費電流 | 5V(USBで供給又は別電源) 約55mA |
| 大きさ | 74×43×約16 各ｍｍ(半田面突起から一番背の高い部品の高さ) |
| 重さ | 約18g |
| 対応OS | Windows2000/Xp/Vista/7/8/10/11 |
オプション
スクロールできます
| 品名 | 型式 | 価格(税別) |
|---|---|---|
| 計測解析ソフト | LaBDAQ6-TL(株式会社松山アドバンス社製) | 120,000円 |
| 計測解析ソフト | LabdaqLoggerT7(株式会社松山アドバンス社製) | 132,000円 |
| 専用ケース | KC-1 | 2,800円 |
| シールド板 (各ボード間に入れてノイズの低減を計ります) | T-SD01 | 380円 |
